L5 • Equipment of Thermal power plant • power plant engineering • PPE • 4TH SEMESTER
Equipment of Steam Power Plant/Thermal Power Plant
- Boiler
- Water tube boilers
- Fire tube boilers
- Boiler Furnace
- Plain refractory walls
- Hollow refrectory walls
- Water walls
- Superheater
- Radiant Superheater
- Convection Superheater
- Economiser
- Air Pre-heater
- Recuperative type
- Regenerative type
- Condenser
- Jet condenser
- Surface condenser
- Prime movers
- Impulse turbines
- Reactions turbines
- water treatment Plant
- बॉयलर

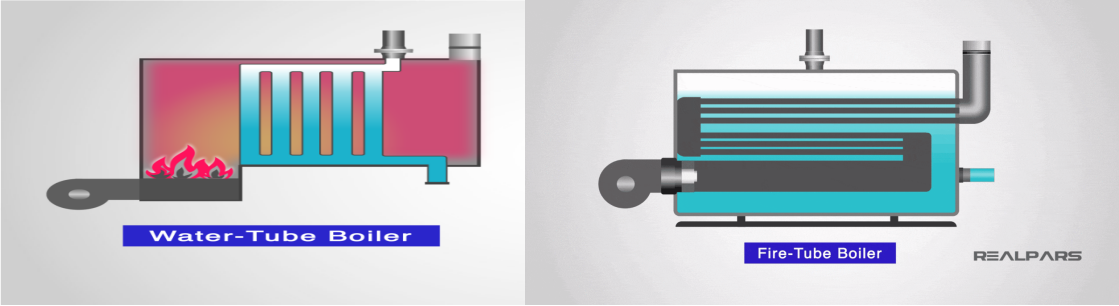

बॉयलर एक महत्वपूर्ण घटक है जो पानी को गर्म करके भाप में बदलता है। इसके दो मुख्य प्रकार होते हैं:
- वॉटर ट्यूब बॉयलर – इसमें पानी ट्यूब के अंदर प्रवाहित होता है और आग ट्यूब के बाहर होती है। यह अधिक दबाव और उच्च दक्षता के लिए सबसे उपयुक्त होते हैं।
- फायर ट्यूब बॉयलर – इसमें आग ट्यूब के अंदर से गुजरती है और पानी को गर्म करती है। यह कम क्षमता वाले उपयोगों के लिए प्रयोग किए जाते हैं।
-----------------------------------------------------------------------------------------------------------------------------
- बॉयलर फर्नेस
फर्नेस एक दहन कक्ष (combustion chamber) होता है जिसमें ईंधन (कोयला, तेल या गैस) जलता है और ऊष्मा (heat) उत्पन्न करता है। इसके कुछ प्रकार होते हैं:
- प्लेन रेफ्रैक्टरी वॉल्स – सरल ईंट या रेफ्रैक्टरी सामग्री से बनी दीवारें, जो ऊष्मा को अवशोषित (absorb) और विकिरित (radiate) करती हैं।
- हॉलो रेफ्रैक्टरी वॉल्स – ये दीवारें अंदर से खोखली होती हैं, जो बेहतर इन्सुलेशन (insulation) प्रदान करती हैं।
- वाटर वॉल्स – पानी से ठंडी की गई दीवारें, जो ऊष्मा को अवशोषित करके बॉयलर की दक्षता (efficiency) बढ़ाती हैं।
-----------------------------------------------------------------------------------------------------------------------------
- सुपरहीटर
सुपरहीटर का काम भाप (steam) का तापमान बढ़ाना होता है ताकि उसकी दक्षता (efficiency) और पावर आउटपुट (power output) में सुधार हो सके। इसके दो प्रमुख प्रकार हैं:
- रेडिएंट सुपरहीटर – यह सीधे फर्नेस (furnace) की विकिरण ऊर्जा (radiation) से ऊष्मा अवशोषित करता है।
- कन्वेक्शन सुपरहीटर – यह गर्म गैसों (hot gases) के संपर्क में आकर ऊष्मा अवशोषित करता है।
-----------------------------------------------------------------------------------------------------------------------------
4. इकोनॉमाइज़र
इकोनॉमाइज़र एक हीट एक्सचेंजर है जो एग्जॉस्ट गैसों की ऊष्मा का उपयोग करके फीड वॉटर को प्रीहीट करता है। इससे बॉयलर की दक्षता (efficiency) बढ़ती है और ईंधन की खपत (fuel consumption) कम होती है।
-----------------------------------------------------------------------------------------------------------------------------
5. एयर प्री-हीटर
एयर प्री-हीटर दहन (combustion) के लिए आवश्यक हवा को प्रीहीट करता है ताकि ईंधन के जलने की दक्षता बढ़ सके। इसके दो मुख्य प्रकार होते हैं:
- रिक्यूपरेटिव प्रकार – इसमें स्टील के पाइप होते हैं, जिनसे फ्ल्यू गैसें प्रवाहित होती हैं। पाइप्स के चारों ओर ताजी हवा होती है, जो फ्ल्यू गैसों की ऊष्मा को अवशोषित कर लेती है।
- रिजेनेरेटिव प्रकार – इसमें एक ड्रम होता है, जो दो भागों में विभाजित होता है। एक तरफ फ्ल्यू गैस प्रवाहित होती है और दूसरी तरफ ताजी हवा प्रवाहित होती है, जिससे ऊष्मा का आदान-प्रदान (heat exchange) होता है।
-----------------------------------------------------------------------------------------------------------------------------
6. कंडेन्सर
कंडेन्सर का काम एग्जॉस्ट स्टीम (exhaust steam) को संघनित (condense) करके उसे फिर से तरल (liquid) में बदलना होता है, ताकि उसे दोबारा उपयोग किया जा सके। इसके दो प्रकार होते हैं:
- जेट कंडेन्सर – इसमें स्टीम और कूलिंग वॉटर सीधे संपर्क में आते हैं।
- सर्फेस कंडेन्सर – इसमें स्टीम और कूलिंग वॉटर अलग-अलग रहते हैं, जिससे बेहतर दक्षता (efficiency) प्राप्त होती है।
-----------------------------------------------------------------------------------------------------------------------------
7. प्राइम मूवर्स
प्राइम मूवर्स वे उपकरण होते हैं जो भाप (steam) की ऊर्जा को यांत्रिक ऊर्जा (mechanical energy) में परिवर्तित करते हैं। इसके दो प्रमुख प्रकार होते हैं:
- इम्पल्स टरबाइन – इसमें भाप उच्च वेग (high velocity) वाली नोजल से निकलती है और टरबाइन के ब्लेड्स पर प्रभाव डालती है।
- रिएक्शन टरबाइन – इसमें भाप ब्लेड्स के अंदर विस्तार (expand) होती है, जिससे एक निरंतर बल (continuous force) उत्पन्न होता है।
-----------------------------------------------------------------------------------------------------------------------------
8. वाटर ट्रीटमेंट प्लांट
पानी की शुद्धता थर्मल पावर प्लांट के लिए बहुत जरूरी होती है। वाटर ट्रीटमेंट प्लांट हानिकारक अशुद्धियों (impurities) को हटाता है, जिससे स्केलिंग (scaling), जंग (corrosion) और दक्षता हानि (efficiency loss) कम होती है।
-----------------------------------------------------------------------------------------------------------------------------
